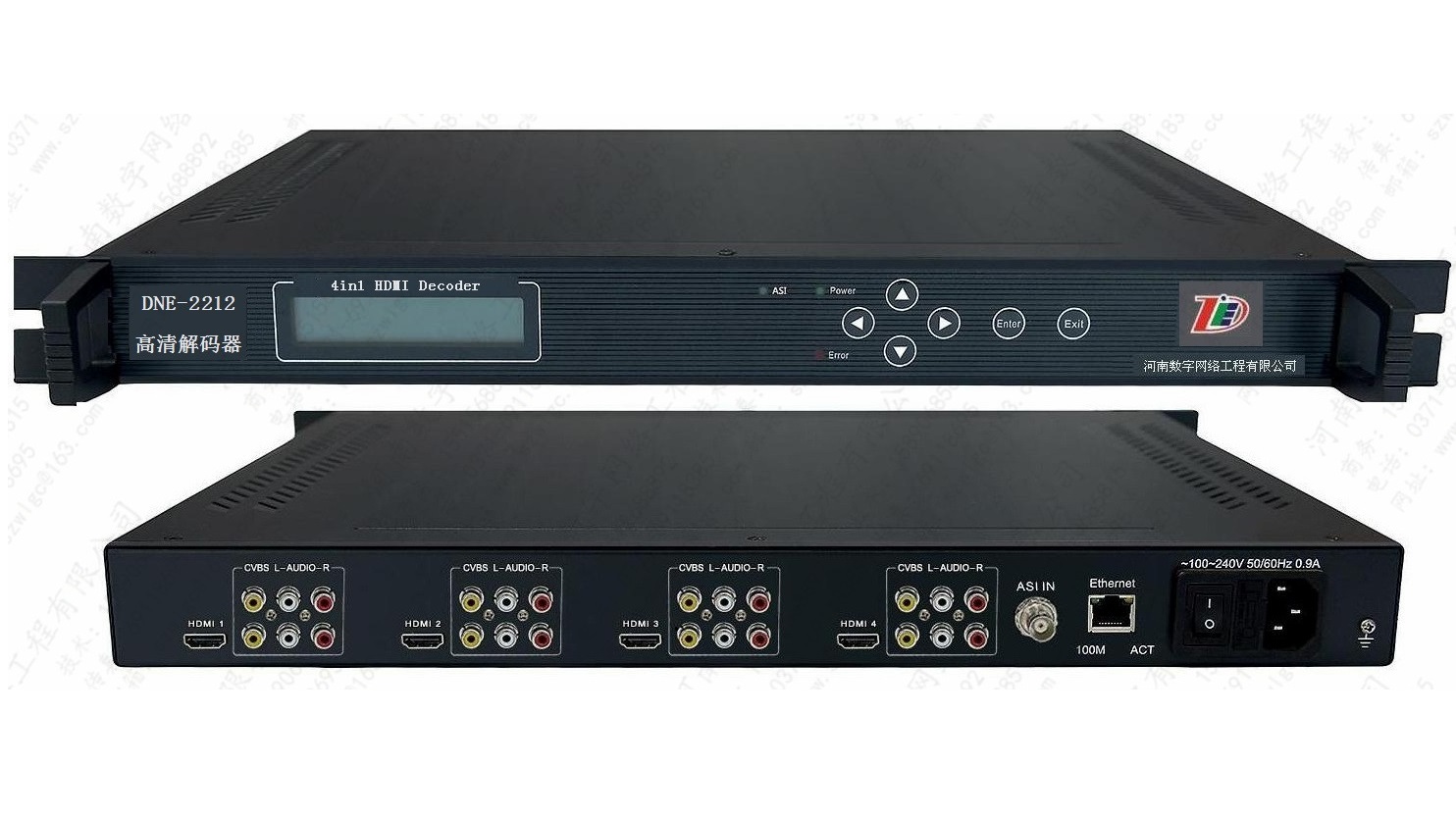

| DNE-2212A 高清解碼器 |
 |
| 產品概述 |
新一代專業四路高標清解碼器，支持1路ASI碼流輸入，輸入信號被解碼成4路TS流，并通過4路HDMI接口和4路音視頻接口輸出。支持視頻H.264/MPEG4 AVC,MPEG-2,音頻MPEG-1,AAC等解碼。它擁有強大的信號接收、解碼功能，滿足多種應用需求。是數字電視前端系統中接收和解碼衛星節目的主要設備之一。
|
| 主要特性 |
支持ASI接口輸入
支持HDMI和AV輸出
支持H.264/MPEG4 AVC,MPEG-2,MPEG-1,AAC等解碼
支持解碼PAL/NTSC制式
支持輸入、輸出信號的實時監測
支持中英文液晶顯示，前面板按鍵操作和遠程網管控制
高可靠性設計，運行穩定
|
| 技術指標 |
輸入接口 |
ASI |
BNC 接口，DVB 標 |
輸出接口 |
HDMI |
4 路 HDMI 1.3 |
AV |
4 路模擬音視頻 |
視頻解碼 |
解碼格式 |
標清：MPEG-2 SD 4:2:0 MP@ML |
標清：MPEG-4 AVC SD MP@L4 |
高清：MPEG-4 AVC HD MP@L5.0/HP@5.0 |
視頻制式 |
PAL/ NTSC |
視頻分辨率 |
1080×50/60p/I; 720×576;720×480 |
音頻解碼 |
解碼格式 |
MPEG-1 第 2 層/MP3 |
Dolby Digital (AC-3); Dolby Digital Plus (E-AC-3) （選件） |
MPEG-4 AAC /AAC Plus (HE-AAC v1/2) |
常規特性 |
尺寸 |
482mm×280mm×44mm |
環境 |
0～45℃（工作）；-20～80℃（儲存） |
|
| |

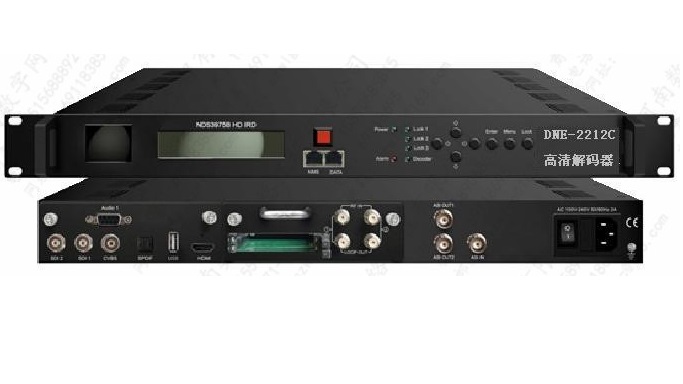

| DNE-2212C 高清解碼器 |
 |
| 產品概述 |
高清解碼器是新的研發的設備。 它可以接收Tuner信號(DVB-C,DVB-T/ T2, DVB-S / S2 / S2X ATSC-T, ISDBT可選)。 經解調,解擾和解碼的內容可通過各種視頻/音頻接口輸出。 視頻/音頻輸出支持HDMI, CVBS SDI, BNC, XLR接口和SPDIF。
|
| 主要特性 |
?解調器+解碼器+ 解擾模塊集成在一個設備上
?2tuner(DVB-C / T / T2 / S / S2 / S2X / ATSC-T/ ISDBT可選)輸入
?1路 ASI & 1 路 IP (UDP)的輸入
?每個CAM可以解密多個項目從Tuner/ ASI / IP
?biss 解擾(高達120 mbps)
?支持4:2:0 HD / SD MPEG-2, MPEG-4 AVC / H.264,HEVC / H.265解碼
?支持MPEG 1 Layer2、LC-AAC he - aac, he - aac V2,杜比數字/杜比數字+解碼和AC3透傳
?一個立體聲音頻(DNE3975B)或兩個立體聲音頻(DNE3975C SDI接口)輸出
?IP (1 mpt & 8 spt)輸出UDP和RTP / RTSP; 2 ASI出來
?支持CC (EIA608 EIA708)和電子文本(只支持SDI)
?支持128 PID輸入映射
?液晶顯示器/按鍵和基于web的網管管理網絡升級 |
| 技術指標 |
輸入 |
2 *Tuner輸入,F型
1 * ASI輸入,BNC接口
1 * IP輸入 (UDP) |
Tuner
部分 |
多模Tuner可選
(新) |
DVB-C |
輸入頻率 |
60 ~ 890 MHz |
標準 |
J.83A, J.83C |
J.83B |
星座 |
16/32/64/128/256 QAM |
64/256 QAM |
DVB-T/ T2 |
輸入頻率 |
60 ~ 890 MHz |
帶寬 |
6/7/8M |
ISDB-T |
輸入頻率 |
60 ~ 890 MHz |
版本1 |
DVB-S |
輸入頻率 |
950 ~ 2150MHz |
符號率 |
1 ~ 45Msps |
FEC |
1/2,2/3、3/4、5/6、7/8 |
星座 |
QPSK |
信號強度 |
- 65 ~ -25 dbm |
輸入比特率 |
≤120 Mbps |
DVB-S2 |
輸入頻率 |
950 ~ 2150 MHz |
符號率 |
0.5~ 45 Msps |
FEC |
1/2,2/3、3/4,4/5,3/5,5/6,8/9,9/10 |
星座 |
QPSK |
輸入比特率 |
≤120 Mbps |
版本2
(新) |
DVB-S |
輸入頻率 |
950 ~ 2150兆赫 |
符號率 |
0.5 ~ 45 Msps |
信號強度 |
- 65 - -25 dbm |
選舉委員會 |
1/2,2/3、3/4、5/6、7/8 |
星座 |
QPSK |
輸入比特率 |
≤160 Mbps |
DVB-S2 |
輸入頻率 |
950 ~ 2150 MHz |
符號率 |
QPSK/8PSK /16APSK :0.5~45 Msps32 APSK: 0.5~40Msps; |
FEC |
QPSK:1/2,2/3、3/4,4/5,3/5,5/6,8/9,9/10
8psk:3/5,2/3、3/4,5/6,8/9,9/10
16 apsk: 2/3、3/4, 4/5, 5/6, 8/9, 9/10
32 apsk: 3/4, 4/5, 5/6, 8/9, 9/10 |
星座 |
QPSK, 8PSK 、16 apsk 32 apsk |
輸入比特率 |
≤160 Mbps |
DVB-S2X |
輸入頻率 |
950 ~ 2150MHz |
符號率 |
QPSK/8PSK /16APSK :0.5~45 Msps
8APSK/32APSK: 0.5~40Msps |
FEC |
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9 |
星座 |
QPSK/8PSK/8APSK/16APSK/32APSK |
輸入比特率 |
≤160 Mbps |
|
電視 |
輸入頻率 |
54 ~ 858MHz |
帶寬 |
6M |
星座 |
8 vsb |
解密 |
CAM / CI數量 |
2 |
BISS模式 |
模式1,模式E(高達120 mbps) |
輸出 |
IP (1 * mpt & 8 * spt)UDP, RTP /學習。
100M以太網接口(單播或多播) |
2×ASI備份輸出,BNC接口 |
解碼輸出 |
視頻 |
接口:CVBS / HDMI / SDI |
通道數:1 |
解碼:4:2:0 mpeg - 2、MPEG4 AVC / H。 264年,HEVC / H.265 |
分辨率:1920×1080 _60p _60i 1920×1080、1920×1080 _50p; 1920×1080 _50i; _60p 1280×720、1280×720 _50p; 480i,576i |
音頻 |
接口:HDMI, SDI SPDIF BNC, XLR, AES |
通道數量:1或2的選項 |
解碼:MPEG 1Layer2、LC-AAC he - aac, he - aac V2,杜比數字/杜比數字+ |
音頻輸出模式:左、右、立體音響
立體聲音頻* 1 (DNE3975B)
立體聲音頻* 2(僅DNE3975C SDI) |
系統 |
本地接口 |
液晶+控制按鈕 |
遠程管理 |
網管管理 |
語言 |
英語，中文 |
升級 |
USB接口、網絡管理 |
雜項 |
尺寸 |
482 * 300 * 44.5毫米(W×L×H) |
重量 |
3.5公斤 |
環境 |
0 ~ 45℃(工作);-20 ~ 80℃(存儲) |
電源功率 |
100 ~ 240伏,50/60Hz |
功耗 |
20 w |
|
|
|
|
|
|
|
|
|
| |
|
|
